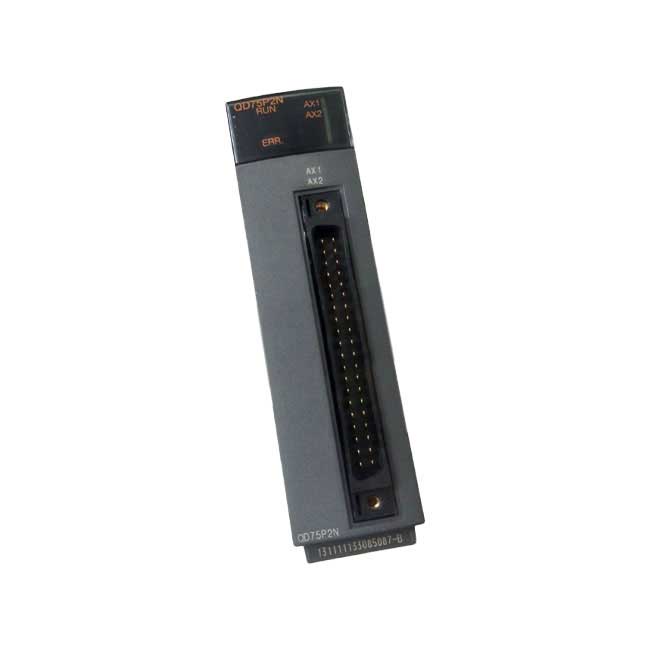

QD75P2N – Module điều khiển vị trí Mitsubishi

Mitsubishi QD75P2N là module điều khiển vị trí (Positioning Module) thuộc dòng MELSEC-Q, được thiết kế để điều khiển chính xác 2 trục chuyển động trong các hệ thống tự động hóa, máy CNC và thiết bị điều khiển vị trí tốc độ cao.

Module hỗ trợ 2 trục điều khiển, nội suy tuyến tính và nội suy cung tròn 2 trục, tần số phát xung tối đa 200kpps, sử dụng đầu ra Open Collector, phù hợp cho nhiều ứng dụng điều khiển chuyển động công nghiệp.

Thông số kỹ thuật

Thương hiệu: Mitsubishi
Model: QD75P2N
Dòng sản phẩm: MELSEC-Q
Loại thiết bị: Module điều khiển vị trí (Positioning Module)
Số trục điều khiển: 2 trục
Chức năng nội suy: Nội suy tuyến tính 2 trục, nội suy cung tròn 2 trục
Kiểu đầu ra xung: Open Collector
Tần số đầu ra xung tối đa: 200kpps
Đơn vị điều khiển: mm, inch, degree, pulse
Số dữ liệu định vị: 600 dữ liệu/trục
Phương thức điều khiển: PTP, điều khiển quỹ đạo, điều khiển tốc độ, chuyển đổi tốc độ-vị trí, chuyển đổi vị trí-tốc độ
Gia tốc/Giảm tốc: Dạng hình thang, dạng S
Thời gian khởi động: 1.5ms (điều khiển 1 trục), 2.0ms (nội suy cung tròn 2 trục)
Khoảng cách kết nối servo tối đa: 2m
Cổng kết nối: Đầu nối 40 chân
Đầu nối tương thích: A6CON1, A6CON2, A6CON4
Số điểm chiếm dụng PLC: 32 điểm
Dòng tiêu thụ nội bộ 5VDC: 0.30A
Kích thước (R × C × S): 27.4 × 98 × 90mm
Khối lượng: 0.14kg
Trạng thái sản phẩm: Đang kinh doanh

Đặc điểm nổi bật

Điều khiển đồng thời tối đa 2 trục với độ chính xác cao.
Hỗ trợ nội suy tuyến tính và nội suy cung tròn 2 trục.
Đầu ra Open Collector, tốc độ phát xung tối đa 200kpps.
Hỗ trợ điều khiển PTP, điều khiển quỹ đạo và điều khiển tốc độ.
Lưu trữ tới 600 dữ liệu điều khiển cho mỗi trục.
Hỗ trợ gia tốc/giảm tốc dạng hình thang và dạng S.
Bộ nhớ Flash ROM lưu tham số và dữ liệu, không cần pin dự phòng.
Tương thích với các PLC Mitsubishi dòng MELSEC-Q.

Ứng dụng

Module điều khiển vị trí Mitsubishi QD75P2N được sử dụng trong máy CNC, máy cắt, máy đóng gói, máy in, hệ thống băng tải, máy lắp ráp tự động và các ứng dụng điều khiển vị trí đa trục yêu cầu độ chính xác cao.
