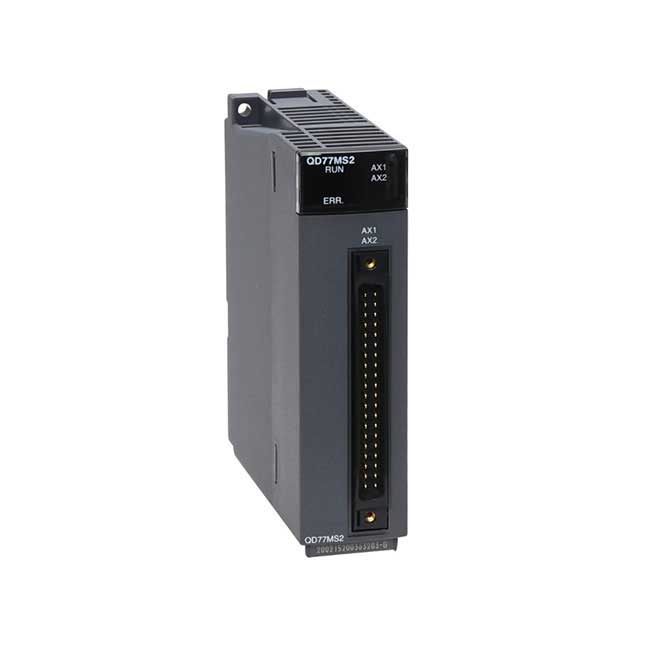

QD77MS2 – Module điều khiển vị trí Mitsubishi

Mitsubishi QD77MS2 là module điều khiển vị trí (Simple Motion Module) thuộc dòng MELSEC-Q, được thiết kế để điều khiển chính xác 2 trục servo thông qua mạng SSCNET III/H, đáp ứng các ứng dụng điều khiển chuyển động tốc độ cao và độ chính xác cao.

Module hỗ trợ 2 trục điều khiển, 600 dữ liệu định vị/trục, chu kỳ điều khiển 0.88ms hoặc 1.77ms, kết nối servo qua SSCNET III/H, phù hợp cho máy CNC, robot, máy đóng gói và các hệ thống tự động hóa công nghiệp.

Thông số kỹ thuật

Thương hiệu: Mitsubishi
Model: QD77MS2
Dòng sản phẩm: MELSEC-Q
Loại thiết bị: Module điều khiển vị trí (Simple Motion Module)
Số trục điều khiển: 2 trục
Phương thức kết nối servo: SSCNET III/H, SSCNET III
Chu kỳ điều khiển: 0.88ms hoặc 1.77ms
Số dữ liệu định vị: 600 dữ liệu/trục
Phương thức điều khiển: PTP, điều khiển quỹ đạo (tuyến tính 2 trục, cung tròn 2 trục), điều khiển tốc độ, điều khiển tốc độ-mô men, chuyển đổi tốc độ-vị trí, chuyển đổi vị trí-tốc độ, điều khiển đồng bộ, điều khiển cam điện tử
Đơn vị điều khiển: mm, inch, degree, pulse
Gia tốc/Giảm tốc: Dạng hình thang, dạng S
Bộ nhớ sao lưu: Flash ROM (không cần pin)
Số điểm chiếm dụng PLC: 32 điểm
Dòng tiêu thụ nội bộ 5VDC: 0.61A
Khoảng cách kết nối giữa các trạm: Tối đa 100m
Kích thước (R × C × S): 27.4 × 98 × 90mm
Khối lượng: 0.15kg
Trạng thái sản phẩm: Đang kinh doanh

Đặc điểm nổi bật

Điều khiển đồng thời tối đa 2 trục servo qua mạng SSCNET III/H.
Chu kỳ điều khiển 0.88ms hoặc 1.77ms đáp ứng các ứng dụng chuyển động tốc độ cao.
Hỗ trợ điều khiển PTP, điều khiển quỹ đạo, điều khiển tốc độ, điều khiển mô-men và điều khiển đồng bộ.
Tích hợp chức năng cam điện tử và điều khiển đồng bộ nâng cao.
Lưu trữ tới 600 dữ liệu điều khiển cho mỗi trục.
Bộ nhớ Flash ROM lưu tham số và dữ liệu, không cần pin dự phòng.
Tương thích với PLC Mitsubishi dòng MELSEC-Q và servo Mitsubishi kết nối SSCNET III/H.

Ứng dụng

Module điều khiển vị trí Mitsubishi QD77MS2 được sử dụng trong máy CNC, robot công nghiệp, máy đóng gói, máy lắp ráp tự động, hệ thống băng tải và các ứng dụng điều khiển chuyển động yêu cầu độ chính xác cao, tốc độ cao và khả năng đồng bộ nhiều trục.

Liên hệ Ant Việt Nam ngay để nhận báo giá Mitsubishi QD77MS2 chính hãng! Chúng tôi hỗ trợ tư vấn kỹ thuật và giao hàng miễn phí trên toàn quốc.
