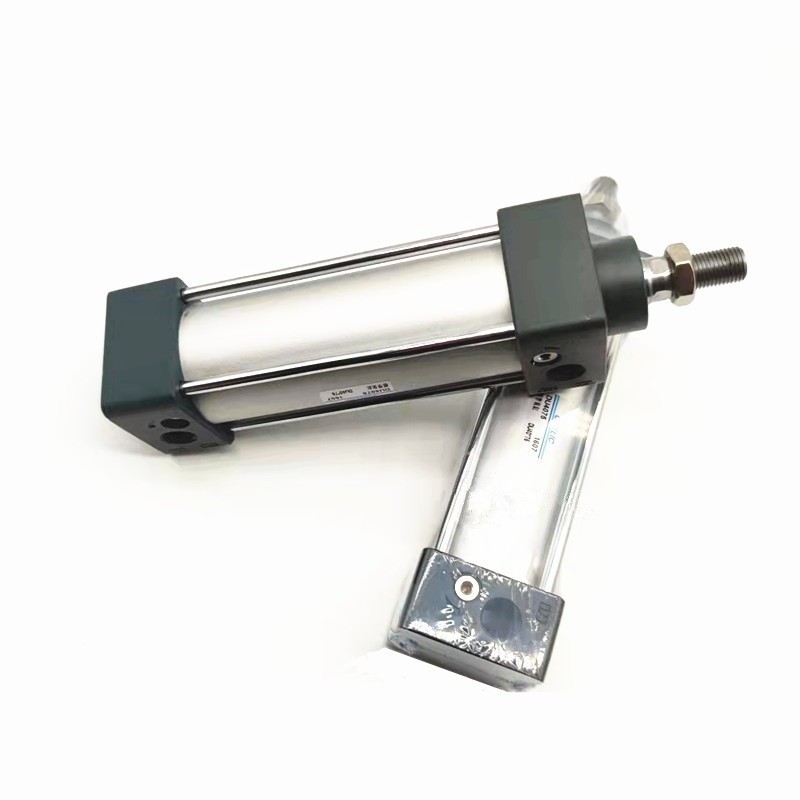

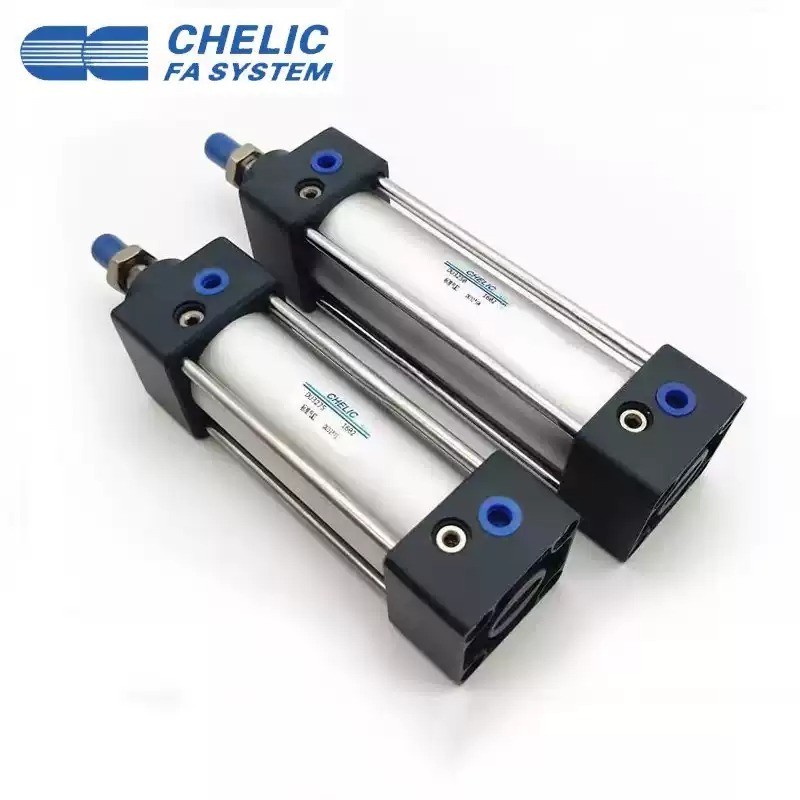

Xi lanh Chelic DU32 40 50 63 80 100 125 DAC/DAU/DMB/DN/DNL New

Xi lanh Chelic DU32 40 50 63 80 100 125 DAC/DAU/DMB/DN/DNL New

1. Thông số kỹ thuật chính dòng DU

• Đường kính trong (Bore size): Ø40 / Ø50 / Ø63 / Ø80 / Ø100 / Ø125 / Ø160 / Ø200 mm

• Kiểu tác động: Hai chiều (double acting)

• Lưu chất: Khí nén

• Áp suất làm việc: 1.5 – 9 kgf/cm² (150 – 900 kPa)

• Nhiệt độ làm việc: 0 – 60 °C

• Tốc độ hoạt động: 50 – 700 mm/s

• Chất liệu: Hợp kim nhôm

• Giảm chấn: Loại khí, có thể điều chỉnh

• Bôi trơn: Không cần bôi trơn (lubrication-free)

• Kích thước cổng kết nối:

o Ø40/50: G1/4″

o Ø63/80: G3/8″

o Ø100/125: G1/2″

o Ø160/200: G3/4″

• Cảm biến hành trình: Có nam châm sẵn, dễ gắn sensor

• Kiểu lắp đặt: FA, FB, CA, CB, LB, TC… (mặt bích trước, chân đỡ, clevis…)

________________________________________

2. Thông số kỹ thuật dòng DNK (xi lanh khí nén có khóa trục – biến thể của DU)

• Đường kính trong (Bore size): Ø32 / Ø40 / Ø50 / Ø63 / Ø80 / Ø100 mm

• Hành trình tiêu chuẩn: 25 – 500 mm (tùy chọn đến 1000 mm)

• Lưu chất: Khí nén

• Áp suất làm việc: 4 – 6.5 kgf/cm²

• Áp suất tối thiểu để khóa:

o Ø32/40: 4 kgf/cm²

o Ø50/63: 3.5 kgf/cm²

o Ø80/100: 3 kgf/cm²

• Hướng khóa: Hai chiều

• Nhiệt độ làm việc: –10 °C ~ 60 °C

• Vật liệu: Thân nhôm, trục pít-tông thép chịu mài mòn

• Lực giữ tối đa (Locking retention force):

o Ø32: 52 kgf

o Ø40: 88 kgf

o Ø50: 137 kgf

o Ø63: 206 kgf

o Ø80: 310 kgf

o Ø100: 471 kgf

• Độ chính xác phanh (Locking precision) ở các tốc độ:

o 50 mm/s: ±0.7 ~ ±1 mm

o 100 mm/s: ±1 ~ ±2.4 mm

o 200 mm/s: ±1.3 ~ ±2.4 mm
